Атомный Дед
Спасибо за подробные фотографии, теперь все ясно.
Почему вы решили, что у вас сейчас система TN-C-S?, судя по проекту и по факту выполнения у вас старая система TN-Cсистема TN-C - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1.7.1); (ПУЭ Глава 1.7 п. 1.7.3)

Рис. 1.7.1. Система TN-C переменного тока.
Нулевой защитный и нулевой рабочий проводники
совмещены в одном проводнике:
1 - заземлитель нейтрали (средней точки)
источника питания; 2 - открытые проводящие части;

Не знаю. как-то так сложилось, что эта, значит ошибался, поэтому и спрашиваю подробно обо всём, чтобы точно знать.
Значит, Вы утверждаете, что у меня это (в пересчёте на ПУЭ 7)?:
Глава 1.7
ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ
...
1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:
система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

Рис. 1.7.1. Система TN-C переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:
1 - заземлитель нейтрали (средней точки) источника питания; 2 - открытые проводящие части; 3 - источник питания постоянного тока

Значит теперь осталось точно определить систему по Грицевца 7. и я снимаю свои вопросы (удовлетворённый).

ЗЫ Пропустил одну картинку:

Опоздал с сообщением ...

соседи, подскажите пож, если я увеличиваю кол-во розеток, переношу их - нужно ли будет в дальнейшем согласовывать проект электрики?

Как правильно ванну чугунную заземлить?

Нет, не нужно. Главное при переносе необходимо выполнить требования ПУЭ и СНиП!!!Как правило у всех чугунных ванн есть либо болт на ножках ванны, либо отдельно приваренная пластина, необходимо взять провод ПВ1 1х4 либо ПВ3 1х4, один конец провода присоединяете к ванне, т.е. под болт либо пластины либо к ножке, необходимо использовать наконечник, второй конец присоединяете либо непосредственно в щиток на шину зазаемления (тогда провод необходимо монтировать в ПНД труде от ванны до щитка), либо второй конец присоединяете к шине уравнивания потенциалов (ШУР), она находится в туалете за трубами, либо перед трубами, в общем её легко увидеть, к ней буду идти провода от труб ГВ и ХВ, вот к ней под свободный болт присоединится, так же необходимо использовать наконечник.

Александр 777
Добрый день,скажите,пожалуйста, можно ли подключать варочную панель с духовым шкафом в одну штатную розетку?

ktibr
Можно.

ktibr
В штатную на 16А нет, если вы имеете ввиду штатную специальную для электроплиты на 32А, то можно. Визуально она отличается от всех остальных.

извините, а зачем заземлять ванну?

Присоединяюсь к вопросу

При этом какой вариант лучше? Если в подвале со временем заменят трубы на пластиковые, то со шиной заземления таких фиаско ведь не должно быть?)
Что еще вообще ведут на ШУР? Трубы от стояка заменены на пластиковые.

Кстати, мне тоже интересен данный вопрос. Специалисты просветите доступным языком?

соседка
gomza
Если,не дай бог,у Вас упадет фен в воду,то автомат вырубит,а без земли...
Сам вчера электрика пытал этим вопросом

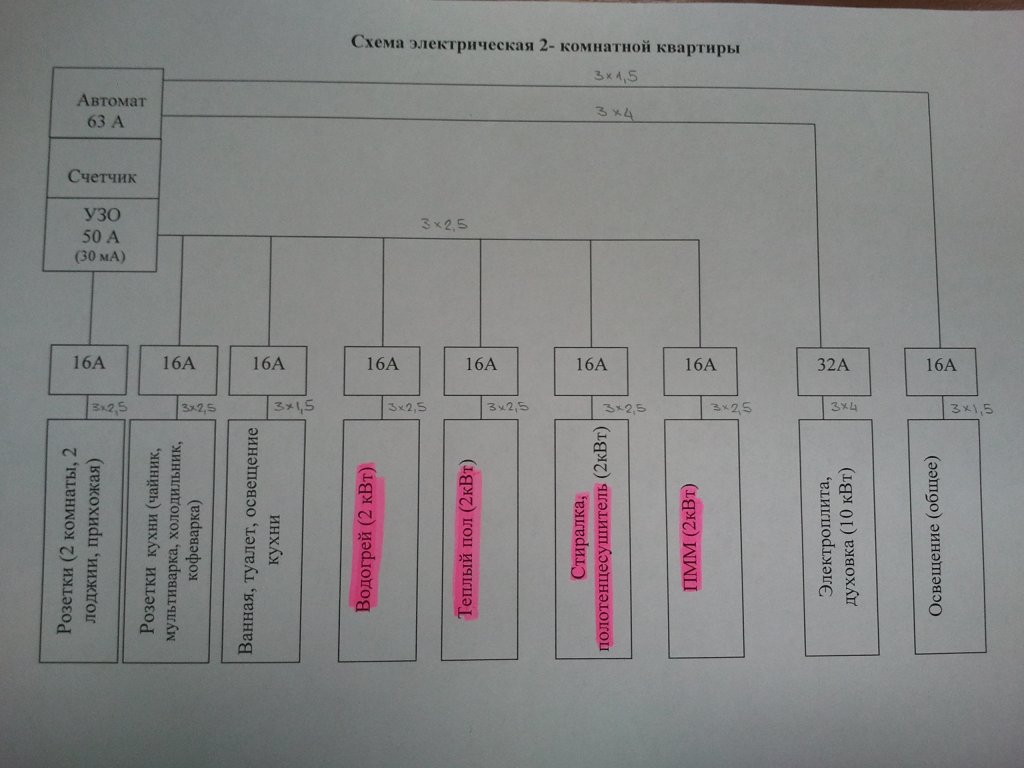

Выставляю схему собственной разработки (дилетант), заранее спасибо за критику и советыКрасным цветом обозначено, то что решил добавить. Остальное изначально существует. (квартира двушка-распашонка 63,4)

В ванну и на котел, ссыкотна, поставил по автомату 10А + УЗО 10ма.
на кухню, плиту, стиралку - собственные диф. автоматы, чтоб если что - все разом не выключалось

Вопрос дилетанта: Зачем надо УЗО или дифавтомат, если есть обычное заземление?

И что дает для безопасности человека обычное заземление ?

Уменьшение разности потенциалов между заземляемым предметом и проводящими предметами, имеющими естественное заземление.
Отвод тока утечки при контакте заземляемого проводящего предмета с фазным проводом.УЗО то же самое в принципе. Фиксация тока утечки и размыкание цепи, вроде так, но суть не меняется от этого. Как то так я думаю

Здравствуйте! Еще один дилетант! Вопрос-ремонт только начинается, строители говорят что ВСЮ проводку лучше заменить! Стоит ли её менять всю!Или как?

Мне тоже советовали всю поменять. Приводили убедительные примеры. И при чем цену за полную переделку выставили весьма гуманную. Так что буду делать все с нуля.
